What are the uses of petrochemical casting?

ریخته گری پتروشیمی اجزای فلزی مهندسی دقیقی هستند که از طریق فرآیندهای ریخته‌گری - معمولاً ریخته‌گری سرمایه‌گذاری، ریخته‌گری شن و ماسه یا ریخته‌گری گریز از مرکز - با استفاده از آلیاژهای با کارایی بالا که به طور خاص برای مقاومت در برابر شرایط عملیاتی شدید موجود در تاسیسات پالایش نفت، فرآوری گاز و تولید مواد شیمیایی طراحی شده‌اند، تولید می‌شوند. عملکرد اصلی آنها حفظ یکپارچگی ساختاری، مقاومت در برابر خوردگی و عملکرد قابل اطمینان در دماهای بالا، فشارهای بالا و محیط های شیمیایی تهاجمی است.

بر خلاف اجزای صنعتی استاندارد، ریخته‌گری‌های پتروشیمی با دقت متالورژیکی مهندسی می‌شوند. موادی مانند فولادهای ضد زنگ مقاوم در برابر حرارت، سوپرآلیاژهای مبتنی بر نیکل و آلیاژهای آهن با کروم بالا برای مطابقت با نیازهای خاص هر کاربرد - از کوره های ترک مداوم گرفته تا سیستم های جابجایی سیال خورنده - انتخاب می شوند.

کاربردهای اصلی ریخته گری پتروشیمی در فرآیندهای پالایشی

بخش پالایش نفت یکی از سنگین ترین کاربران ریخته گری پیشرفته است. در پالایشگاه ها، قطعات ریخته گری هم نقش ساختاری و هم عملکردی را در مراحل مختلف فرآیند ایفا می کنند.

کوره و لوله های ترک

لوله های تابشی و کویل های ترک مورد استفاده در کوره های کراکینگ اتیلن و بخار، اجزای ریخته گری حیاتی هستند. این قطعات باید مقاومت کنند دمای کار مداوم بیش از 1000 درجه سانتیگراد (1832 درجه فارنهایت) در حالی که در معرض گازهای هیدروکربنی و بخار قرار دارند. لوله های ریخته گری گریز از مرکز با آلیاژ بالا - که معمولاً از HK40، HP40Nb یا آلیاژهای مشابه نیکل کروم ساخته می شوند - استاندارد صنعتی هستند. ریزساختار آنها پس از ریخته‌گری، مقاومت خزشی عالی و مقاومت در برابر اکسیداسیون را در دماهای بالا فراهم می‌کند.

اجزای مبدل حرارتی

مبدل های حرارتی در کارخانه های پتروشیمی به هدرهای ریخته گری، کلاهک های انتهایی، پوسته ها و ورق های لوله متکی هستند. این اجزا از آلیاژهای مقاوم در برابر خوردگی برای کنترل مواد تهاجمی از جمله اسید سولفوریک، کلرید هیدروژن و آمونیاک در دما و فشار بالا ساخته شده‌اند. ریخته‌گری دقیق، سازگاری ابعادی را تضمین می‌کند که برای عملکرد آب‌بندی و مهار سیال ضروری است.

روکش ها و پروانه های پمپ

پمپ هایی که سیالات سوزاننده، اسیدی یا ساینده را انتقال می دهند به بدنه های ریخته گری و عناصر چرخشی نیاز دارند که هم در برابر حملات شیمیایی و هم در برابر سایش مکانیکی مقاومت می کنند. فولاد ضد زنگ دوبلکس، آلیاژهای فوق دوبلکس و آلیاژهای نیکل معمولاً در محفظه‌های پمپ، پروانه‌ها و دیفیوزرها ریخته می‌شوند تا از حمل و نقل سیال قابل اطمینان حتی در تهاجمی‌ترین جریان‌های شیمیایی اطمینان حاصل شود.

موارد استفاده در تاسیسات پردازش گاز طبیعی و LNG

تأسیسات فرآوری گاز طبیعی - از جمله کارخانه‌های تصفیه گاز، واحدهای بازیابی گوگرد و پایانه‌های گاز طبیعی مایع (LNG) - به دلیل ترکیب دماهای برودتی، عملکرد با فشار بالا و قرار گرفتن در معرض سولفید هیدروژن (H2S) و دی اکسید کربن (CO2) تقاضاهای شدیدی را برای مواد ایجاد می‌کنند.

• بدنه و کاپوت سوپاپ: اجزای شیر ریخته گری در خطوط فرآوری گاز باید در برابر فشارهای اغلب بیش از 150 بار به طور قابل اعتماد آب بندی شوند. ریخته گری آستنیتی زنگ نزن و اینکونل به دلیل چقرمگی آنها در دماهای برودتی و بالا مورد علاقه است.
• پوشش کمپرسور: محفظه های کمپرسور گاز سازه های ریخته گری پیچیده ای هستند که باید حاوی جریان های گاز پرفشار بدون نشتی باشند. هندسه آنها - شامل گذرگاه های جریان داخلی، فلنج ها و صندلی های بلبرینگ - فقط از طریق روش های ریخته گری دقیق قابل دستیابی است.
• مخازن جداکننده و قطعات داخلی: اجزای داخلی ریخته گری جداکننده های گاز-مایع، از جمله بسته های پره و نازل های خروجی، برای بهینه سازی راندمان جداسازی و مقاومت در برابر اثرات فرسایشی جریان های گاز مرطوب با سرعت بالا طراحی شده اند.
• واحدهای بازیافت گوگرد: مبدل‌های فرآیند کلاوس و محفظه‌های واکنش حرارتی از اجزای ریخته‌گری با پوشش نسوز و مقاوم در برابر بخار گوگرد، پلی سولفیدها و اتمسفرهای اکسیدکننده با دمای بالا استفاده می‌کنند.

کاربردهای کارخانه فرآوری شیمیایی و کود

صنعت فرآوری شیمیایی - شامل سنتز آمونیاک، تولید متانول، تولید اوره و کارخانه‌های شیمیایی ویژه - از ریخته‌گری‌های پتروشیمی به طور گسترده برای داخل راکتور، مخازن تحت فشار و تجهیزات جابجایی سیال استفاده می‌کند.

غلتک های کوره، سبدهای مواد و تجهیزات پردازش حرارتی

یکی از پیچیده‌ترین و پیچیده‌ترین کاربردهای ریخته‌گری پتروشیمی در تجهیزات پردازش حرارتی پیوسته - به ویژه در غلتک‌های کوره، لوله‌های تابشی، سینی‌های عملیات حرارتی و سبدهای حمل مواد مورد استفاده در فرآیندهای پتروشیمی و متالورژی پایین دست است.

غلطک های کوره از آلیاژهای مقاوم در برابر حرارت (مانند HH، HK، HP، یا گریدهای نیکل کروم اصلاح شده) ریخته‌گری می‌شوند و برای انتقال مواد از طریق کوره‌های بازپخت مداوم، گالوانیزه کردن یا عادی‌سازی در دماهای تا 1150 درجه سانتی‌گراد طراحی شده‌اند. دقت ابعادی و پرداخت سطح آنها پس از ریخته‌گری مستقیماً بر کیفیت محصول در خطوط تولید فولاد و لوله تأثیر می‌گذارد.

سبدها و سینی های مواد - برای نگه داشتن قطعات در طی عملیات حرارتی یا پردازش شیمیایی استفاده می شود - از آلیاژهایی که هم در برابر چرخه حرارتی و هم در اتمسفرهای کربورکننده یا نیترید کننده موجود در کوره های صنعتی مقاوم هستند، ریخته گری می شوند. یک سبد معمولی ممکن است در طول عمر خود هزاران چرخه گرمایش و سرمایش را طی کند، که نیاز به آلیاژ ریخته‌گری برای نشان دادن مقاومت در برابر خستگی حرارتی و پایداری ابعادی عالی دارد.

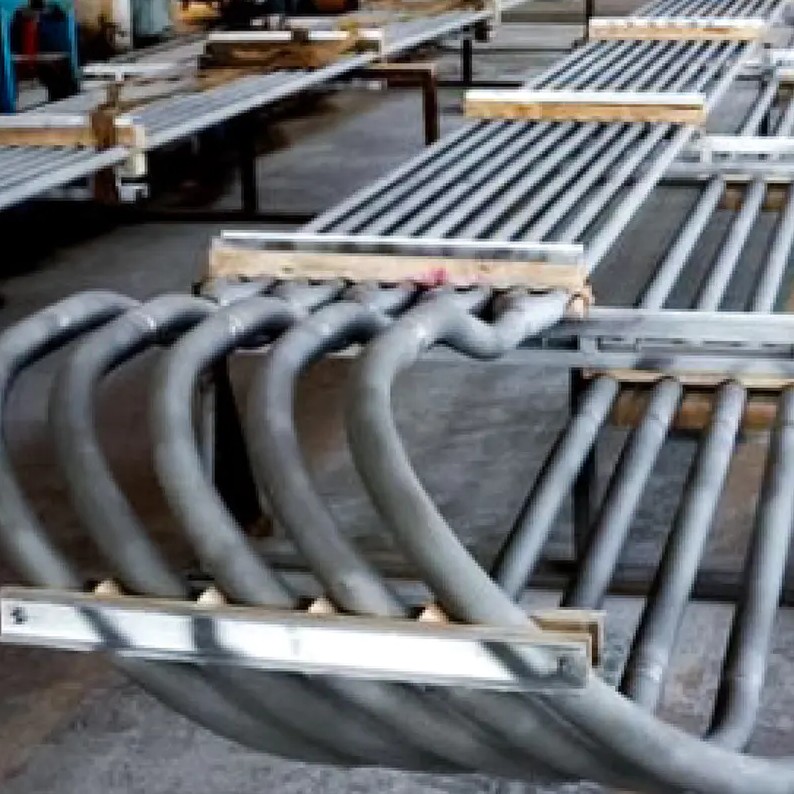

لوله های تابشی یکی دیگر از محصولات ریخته گری حیاتی هستند که به عنوان عناصر گرمایش غیرمستقیم در کوره های اتمسفر آب بندی شده استفاده می شوند. این لوله ها حاوی گازهای احتراق هستند در حالی که گرما را به صورت تابشی به بار فرآیند منتقل می کنند و به مواد ریخته گری نیاز دارند تا در برابر اکسیداسیون خارجی مقاومت کنند و اتمسفر داخلی را به طور همزمان کاهش دهند.

کاربردهای پتروشیمی دریایی و دریایی

سکوهای نفت و گاز فراساحلی، کشتی‌های FPSO (تولید، ذخیره و تخلیه شناور) و سیستم‌های پردازش زیر دریا ترکیبی چالش برانگیز از عوامل را ارائه می‌کنند: خوردگی آب شور، شرایط سر چاه با فشار بالا، بارگذاری چرخه‌ای مکانیکی، و دمای شدید . ریخته‌گری‌ها برای این محیط‌ها به گونه‌ای طراحی شده‌اند که استانداردهای بین‌المللی مانند NACE MR0175 / ISO 15156 را برای مقاومت در برابر خدمات ترش برآورده کنند.

• اجزای سرچاهی: بدنه های چوک، بدنه دریچه های دروازه و اجزای درخت کریسمس ریخته گری های دقیقی هستند که مطابق با مشخصات API 6A یا API 17D ساخته شده اند، با الزامات ردیابی کامل و بررسی غیرمخرب (NDE).
• منیفولدها و اتصالات زیر دریا: سازه های پیچیده زیر دریا شامل اتصالات انتهایی ریخته گری، توپی ها و بدنه های رابط ساخته شده از فولاد ضد زنگ دوبلکس یا فوق دوبلکس برای مقاومت در برابر خوردگی حفره ای در محیط های غنی از کلرید آب دریا هستند.
• گیره های رایزر و گره های ساختاری: ساختارهای پلت فرم به گره های ریخته گری با یکپارچگی بالا متکی هستند که قادر به توزیع مجدد بارهای دینامیکی ناشی از حرکت موج و باد بدون شکست خستگی در طول چندین دهه عمر مفید هستند.

کنترل جریان: شیرها، اتصالات و اجزای خط لوله

کنترل جریان یک نیاز اساسی در هر تاسیسات پتروشیمی است و ریخته گری ستون فقرات فیزیکی این زیرساخت را تشکیل می دهد. بدنه شیرهای ریخته گری، اتصالات، فلنج ها و اتصالات بر اساس استانداردهای ASTM، API و ASME تولید می شوند که طیف وسیعی از آلیاژها و شرایط خدمات را پوشش می دهند.

بدنه های دروازه، گلوب و سوپاپ توپ

بدنه شیر ریخته گری در اندازه های مختلف از DN15 (½ اینچ) تا DN600 (24 اینچ) یا بزرگتر در سراسر سیستم های لوله کشی فرآیند استفاده می شود. فرآیند ریخته‌گری اجازه می‌دهد هندسه‌های جریان داخلی - از جمله پورت‌ها، صندلی‌ها و اتصالات کاپوت - به شکلی نزدیک به شبکه شکل بگیرند، که ماشین‌کاری را به حداقل می‌رساند و یکپارچگی مواد را حفظ می‌کند. گریدهای ریخته گری متداول عبارتند از ASTM A216 WCB (فولاد کربنی)، A351 CF8M (316 ضد زنگ) و گریدهای مختلف آلیاژ 20 یا آلیاژ 625 برای خدمات خورنده.

اتصالات نگهدارنده فشار

زانوها، سه راهی ها، کاهنده ها و صلیب های مورد استفاده در لوله کشی فشار قوی پتروشیمی به عنوان ریخته گری برای اطمینان از ضخامت دیواره یکنواخت و پروفیل های سوراخ داخلی صاف ساخته می شوند. ضخامت یکنواخت دیوار - که از طریق روش های ریخته گری کنترل شده قابل دستیابی است - غلظت تنش را تحت فشار چرخه ای و تغییرات دما کاهش می دهد.

آستین های شفت، بازوهای پشتیبانی، و اجزای تجهیزات دوار

تجهیزات چرخشی و دینامیکی - از جمله پمپ‌های گریز از مرکز، همزن‌ها، میکسرها و کمپرسورها - هم برای محفظه‌های ثابت و هم برای قطعات داخلی چرخان به ریخته‌گری‌های دقیق متکی هستند. آستین شفت جزء ریخته گری بسیار مهمی هستند: بین شفت و مهر و موم مکانیکی یا یاتاقان قرار می گیرند، شفت را در برابر سیالات خورنده محافظت می کنند و می توانند بدون تعویض کل مجموعه شافت، از نظر اقتصادی جایگزین شوند.

بازوها و مجموعه های براکت را پشتیبانی کنید - مورد استفاده در تجهیزات کوره های پیوسته و سیستم های جابجایی مواد - در آلیاژهای با دمای بالا ریخته می شوند تا هندسه و ظرفیت باربری خود را در طول قرار گرفتن طولانی مدت در معرض دماهای بالا حفظ کنند. در کاربردهای عملیات حرارتی پتروشیمی، این اجزا ممکن است به طور مداوم در معرض دمای بین 800 درجه سانتیگراد تا 1100 درجه سانتیگراد برای ماهها بدون تعویض قرار گیرند و کیفیت متالورژی استثنایی را از فرآیند ریخته گری طلب می کنند.

انتخاب آلیاژ: مطابقت مواد با شرایط خدمات

عملکرد یک ریخته گری پتروشیمی اساساً توسط سیستم آلیاژی که از آن ریخته گری می شود تعیین می شود. انتخاب مواد یک تصمیم مهندسی حیاتی است که توسط محدوده دما، قرار گرفتن در معرض مواد شیمیایی، بارهای مکانیکی و ملاحظات اقتصادی هدایت می‌شود.

• آلیاژهای مقاوم در برابر حرارت در دمای بالا (به عنوان مثال، HH، HK40، HP40Nb): در لوله های کوره، لوله های تابشی، و اجزای راکتور که در دمای بالای 800 درجه سانتیگراد کار می کنند استفاده می شود. ریزساختار آستنیتی و بارش کاربید آنها استحکام خزشی و مقاومت در برابر اکسیداسیون در دماهای شدید را فراهم می کند.
• آلیاژهای مقاوم در برابر خوردگی در دمای بالا (به عنوان مثال، آلیاژ 625، آلیاژ C-276): مستقر در محیط هایی که گرما را با مواد شیمیایی تهاجمی مانند کلریدها، ترکیبات گوگردی یا اسیدهای آلی ترکیب می کنند. این آلیاژهای مبتنی بر نیکل هم خواص مکانیکی و هم مقاومت در برابر خوردگی خود را در محدوده دمایی وسیع حفظ می‌کنند.
• آلیاژهای مقاوم در برابر سایش در دمای بالا (به عنوان مثال، آهن با کروم بالا، آلیاژهای نوع Stellite): در خدمات مستعد فرسایش - پمپ های دوغاب، تجهیزات جابجایی کاتالیزور، و جداکننده های سیکلون - که در آن ذرات ساینده در جریان های فرآیند باعث تخریب سریع سطح مواد معمولی می شوند، استفاده می شود.
• فولادهای ضد زنگ دوبلکس و فوق دوبلکس (به عنوان مثال، 2205، 2507): برای سیستم‌های خنک‌شده با آب دریا، جریان‌های فرآیند حاوی کلرید، و کاربردهای فراساحلی که استحکام بالا و مقاومت در برابر خوردگی حفره‌ای باید به طور همزمان حاصل شود، ترجیح داده می‌شود.

استانداردهای کیفیت و الزامات تست

ماهیت حیاتی ایمنی کاربردهای پتروشیمی ایجاب می کند که قطعات ریخته گری استانداردهای کیفی دقیقی داشته باشند و قبل از نصب تحت بازرسی جامع قرار گیرند. شکست یک ریخته گری در یک جریان فرآیند با فشار بالا، دمای بالا یا قابل اشتعال می تواند منجر به عواقب فاجعه بار شود. ، تضمین کیفیت را به یک عنصر غیر قابل مذاکره در عرضه ریخته گری تبدیل می کند.

1. بررسی ترکیب شیمیایی: طیف‌سنجی انتشار نوری (OES) یا تجزیه و تحلیل فلورسانس اشعه ایکس (XRF) تأیید می‌کند که هر قطعه ریخته‌گری با شیمی آلیاژ مشخص خود مطابقت دارد، که مستقیماً عملکرد خوردگی و دمای آن را تعیین می‌کند.
2. تست مکانیکی: آزمایش‌های کششی، استحکام تسلیم، ازدیاد طول، سختی و ضربه چارپی در دماهای محیط و دمای بالا انجام می‌شود تا تأیید شود که ریخته‌گری الزامات کد طراحی را برآورده می‌کند.
3. معاینه غیر مخرب (NDE): Radiographic testing (RT), ultrasonic testing (UT), magnetic particle inspection (MPI), and liquid penetrant testing (PT) are used to detect internal and surface defects without damaging the component.
4. Dimensional and surface inspection: Coordinate measuring machines (CMM) and 3D scanning verify that castings meet dimensional tolerances. Surface finish requirements, critical for sealing faces and fluid-contacting surfaces, are measured and documented.
5. Heat treatment verification: Solution annealing, aging, or stress-relief heat treatments are applied as specified and verified by hardness testing and, where required, microstructural examination.

Internationally recognized standards governing petrochemical castings include ASTM A351 (austenitic stainless castings), ASTM A217 (alloy steel castings for high-temperature service), API 6A (wellhead and Christmas tree equipment), and NACE MR0175 / ISO 15156 (materials for sour service environments).

Energy-Saving Benefits and Long-Term Performance

Beyond their immediate functional role, advanced petrochemical castings — particularly in furnace and thermal processing equipment — contribute directly to energy efficiency in industrial operations. Energy-saving industrial furnace rollers and optimized furnace tube geometries can reduce fuel consumption by 10–25% compared to conventional designs , delivering significant operational cost reductions across the service life of the equipment.

The longevity of high-alloy castings also reduces maintenance downtime and replacement frequency. A centrifugally cast cracking tube in a premium HP-Nb alloy may achieve a service life of 5 to 10 years under continuous high-temperature operation, compared to significantly shorter intervals for lower-grade alternatives. Across a large ethylene cracking furnace with hundreds of individual tubes, alloy selection and casting quality directly translate to measurable improvements in plant availability and operating economics.

Jiangsu Huaye Technology: Petrochemical Castings Manufacturer

Jiangsu Huaye Technology Co., Ltd. is a professional petrochemical castings manufacturer and factory located in the Industrial Park, Dongxing Town, Jingjiang City, Jiangsu Province, with a registered capital of 34.917 million RMB . As a recognized high-tech enterprise, the company specializes in the production of high-temperature alloys, high-temperature wear-resistant alloys, high-temperature heat-resistant alloys, and high-temperature corrosion-resistant alloys, along with energy-saving industrial furnaces.

The company's main product lines include:

• Superalloy castings and high-temperature alloy forgings
• Three-roll six-arm assemblies
• Radiant tubes and energy-saving furnace rollers
• سبدها و سینی های مواد
• آستین شفت and support arms
• Various other high-temperature alloy series components

These products are widely applied in industries including aerospace, marine, petrochemicals, thermal power, metallurgy, and strip steel processing — delivering reliable, long-service-life performance in some of the world's most demanding industrial environments.
