لوله تابش گرمایش الکتریکی نوعی عنصر گرمایشی است که در یک آستین محافظ محصور شده و با برق گرم می شود. آستین به طور غیر مستقیم گرما را به پوشش کوره و قطعه کار فرآوری شده تابش می کند و به طور گسترده در کوره های گرمایشی مختلف در صنعت عملیات حرارتی استفاده می شود. لوله تشعشع الکتریکی عمدتاً از یک آستین آلیاژ فولادی مقاوم در برابر حرارت و یک بخاری تشکیل شده است که در اطراف یک هسته لوله سرامیکی عایق مقاوم در برابر حرارت با یک شیار مارپیچ توسط یک سیم گرمایش الکتریکی پیچیده شده است.
مزایای این لوله تابشی عبارتند از:
① می توان در محل کار بدون تأثیر بر تولید جایگزین کرد.
② توزیع برق معقول تر؛
③ برای جریان جو در داخل کوره مفید است.
④ با تغییرات فرآیند، افزایش یا کاهش قدرت کوره، تنظیم ظرفیت گرمایش و سایر مزایا راحت است.
لوله های تابشی ما نه تنها برای استفاده در تجهیزات عملیات حرارتی خانگی بلکه به عنوان اجزای جایگزین برای سیستم های عملیات حرارتی وارداتی طراحی شده اند. این خط تولید در سال 1998 موفق به دریافت مدال طلا در نمایشگاه ملی فناوری شد.
المنت حرارتی (هسته لوله) داخل لوله تابشی در چندین پیکربندی موجود است: نوع قفس، نوع نوار عمودی-زخم، و نوع سیم مقاومتی با پیچ مارپیچی. مواد سیم مقاومت مورد استفاده آلیاژهای نیکل-کروم (Ni-Cr) و آهن-کروم (Fe-Cr) هستند. بار سطحی معمولاً ≤1 وات بر سانتیمتر مربع طراحی میشود، با قدرت تک لولهای از 3 کیلو وات تا 60 کیلووات. دمای عملیات المنت گرمایش از 500 درجه سانتیگراد تا 1300 درجه سانتیگراد متغیر است.
لوله محافظ بیرونی در سه نوع لوله های ریخته گری گریز از مرکز، لوله های نورد شده و جوش داده شده و لوله های بدون درز تولید می شود.
از نظر طول عمر:
کوره های خاموش: ≥1 سال
کوره های حرارت دهی: ≥3 سال
لوله های تابشی گازسوز: ≥2 سال
برای مواد لوله آستین لطفا به جدول زیر مراجعه کنید.
| درجه / عملکرد | 1Cr13Al4 | 0Cr25Als | OCr21Al6 | 0Cr21Al6Nb | 0Cr27Al7NO2 | Cr15نی6o | Cr2₀Ni6o | Cr20Ni30 | |
| اجزای اصلی شیمیایی % | Cr | 12-15 | 23-26 | 19-22 | 21.0-23.0 | 26.5-27.8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4.5-6.5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | تعادل | تعادل | تعادل | تعادل | تعادل | تعادل | تعادل | ||
| Re | مقدار مناسب | مقدار مناسب | مقدار مناسب | مقدار مناسب | مقدار مناسب | مقدار مناسب | مقدار مناسب | مقدار مناسب | |
| مو | 1.8-2.2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | تعادل | 28-32 | ||||||
| حداکثر دمای عملیاتی قطعات ℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| تراکم /cm³ | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| مقاومت Ωmm²/m | 0.05±1.25 | 0.05±1.42 | 0.05±1.42 | 0.05±1.42 | 0.05±1.53 | 0.05±1.13 | 0.05±1.14 | 0.05±1.04 | |
| ضریب دمای مقاومت × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| نقطه ذوب ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| استحکام کششی MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| ازدیاد طول % | > 14 | > 12 | > 12 | > 12 | > 12 | > 20 | > 20 | > 20 | |
| کاهش سطح % | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| تعداد خم ها | > 5 | > 5 | > 5 | > 5 | > 5 | ||||
| سختی | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| سازمان | فریت ها (F) | فریت ها (F) | فریت ها (F) | فریت ها (F) | فریت ها (F) | آستنیتی (A) | آستنیتی (A) | آستنیتی (A) | |
| مغناطیس | مغناطیس | مغناطیس | مغناطیس | مغناطیس | مغناطیس | غیر مغناطیسی | غیر مغناطیسی | غیر مغناطیسی | |

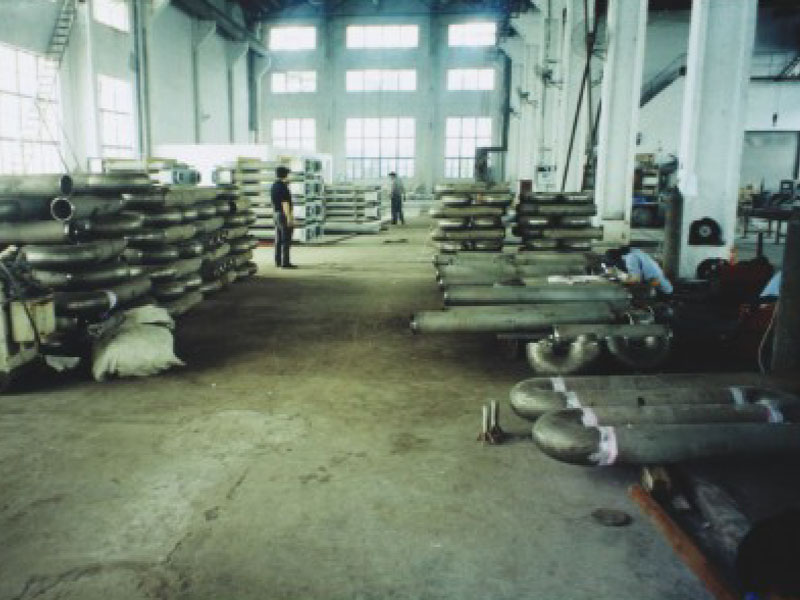

سایت تولید لوله تابشی
لوله تشعشع، تشخیص عیب

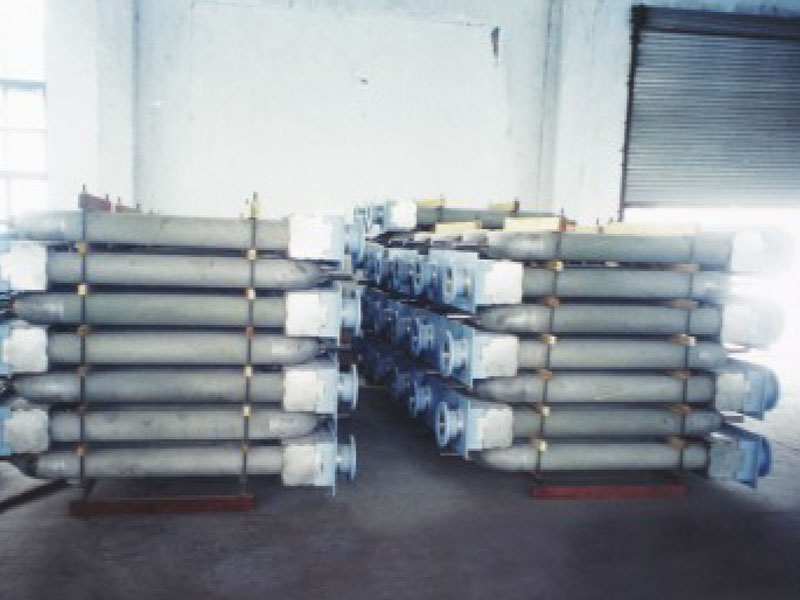

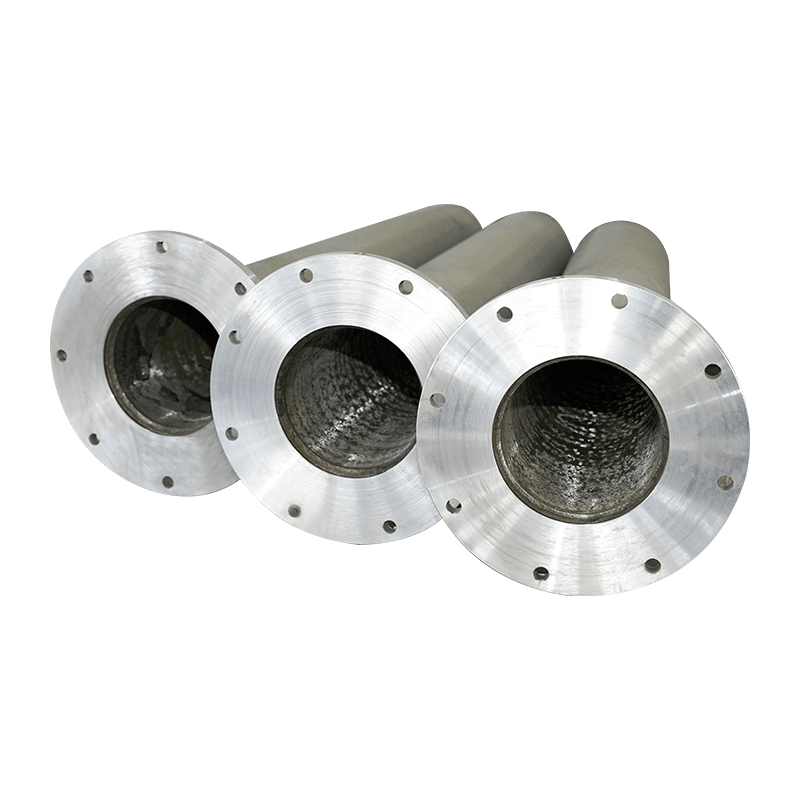

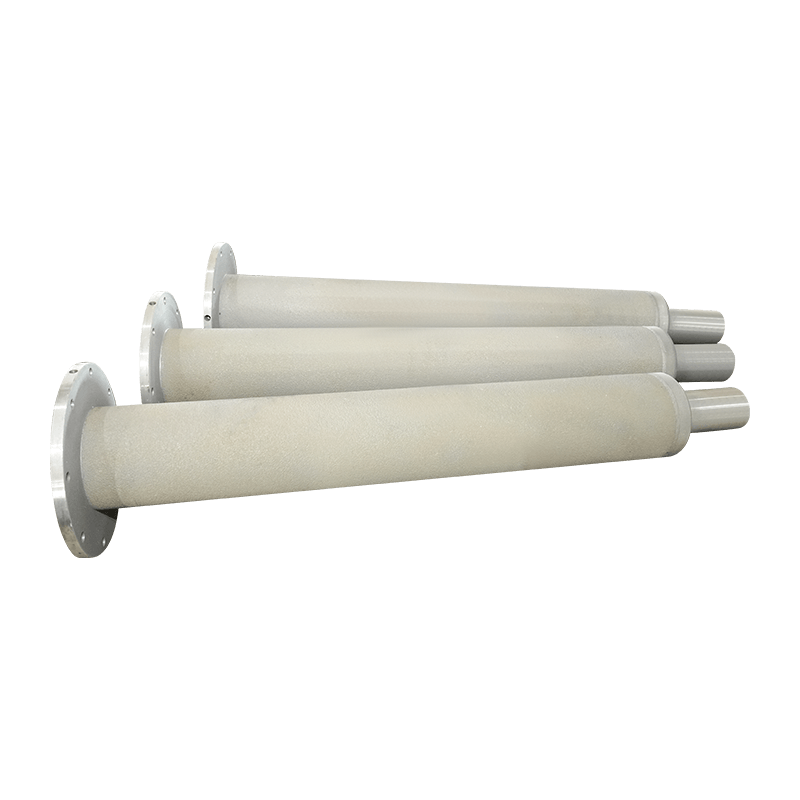

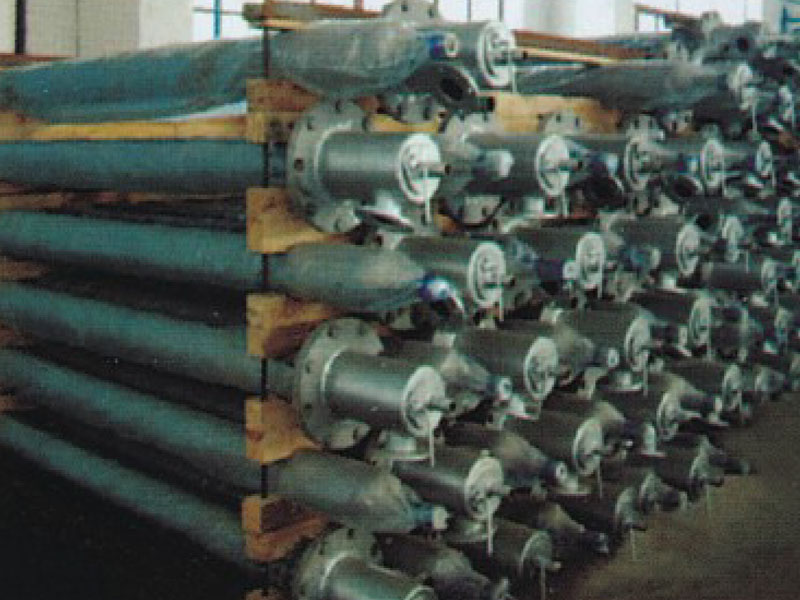

محصول تمام شده

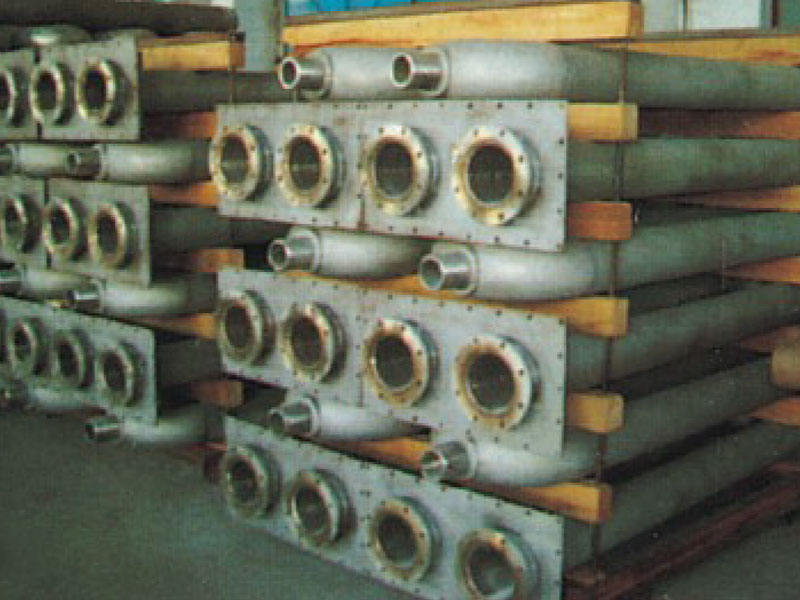

لوله تابش W شکل

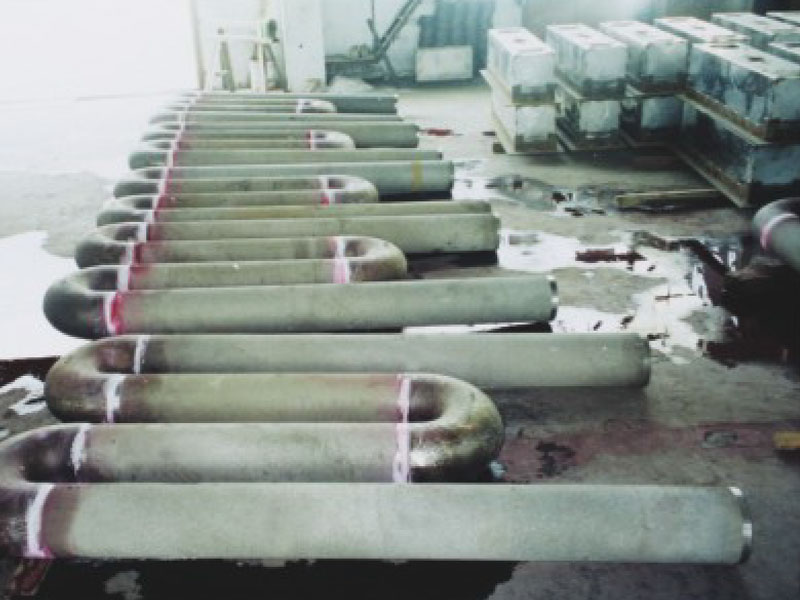

لوله تابش U شکل

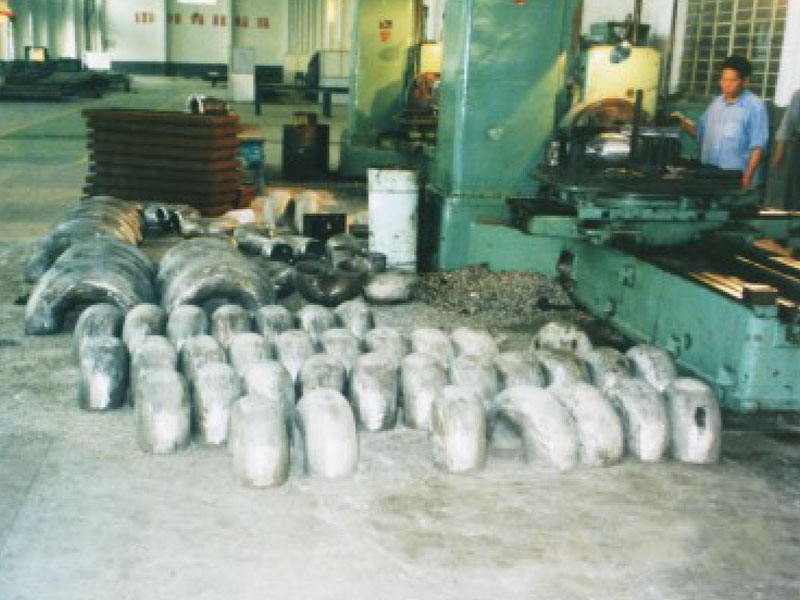

آرنج

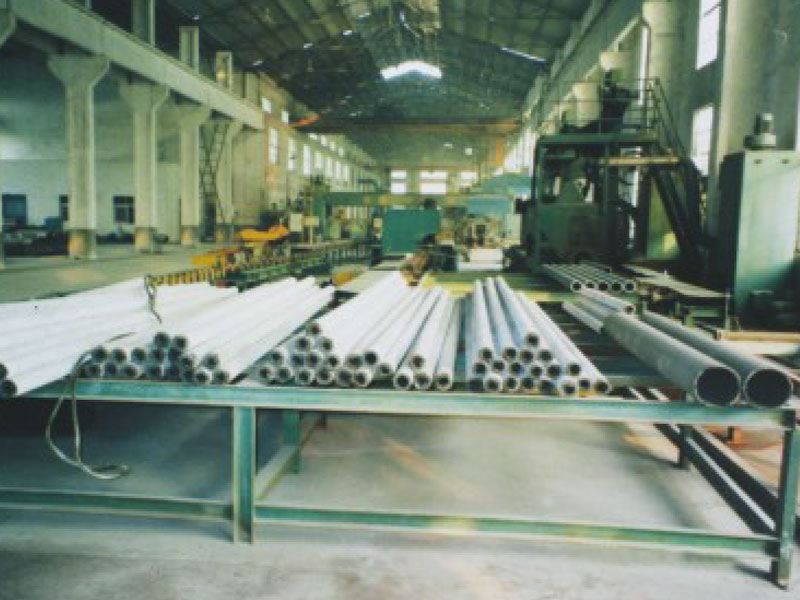

ریخته گری در محل لوله ها

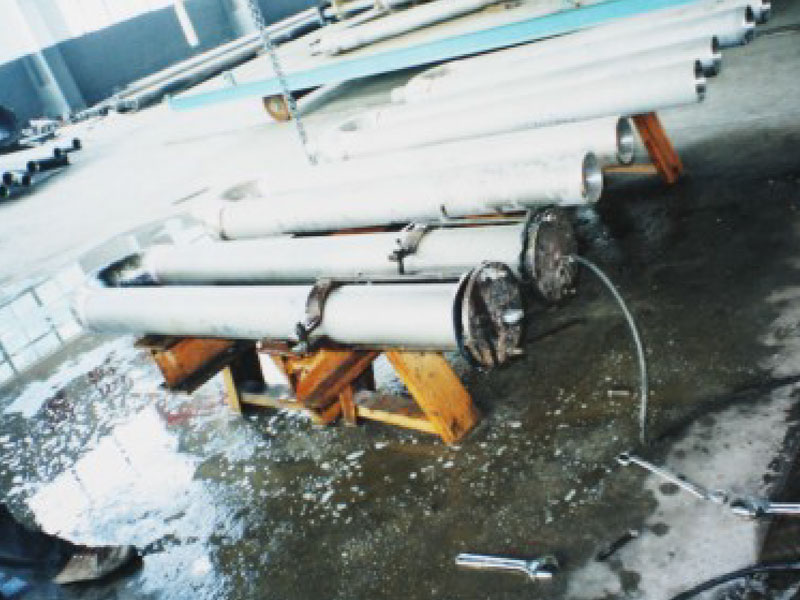

تست فشار لوله تشعشع
